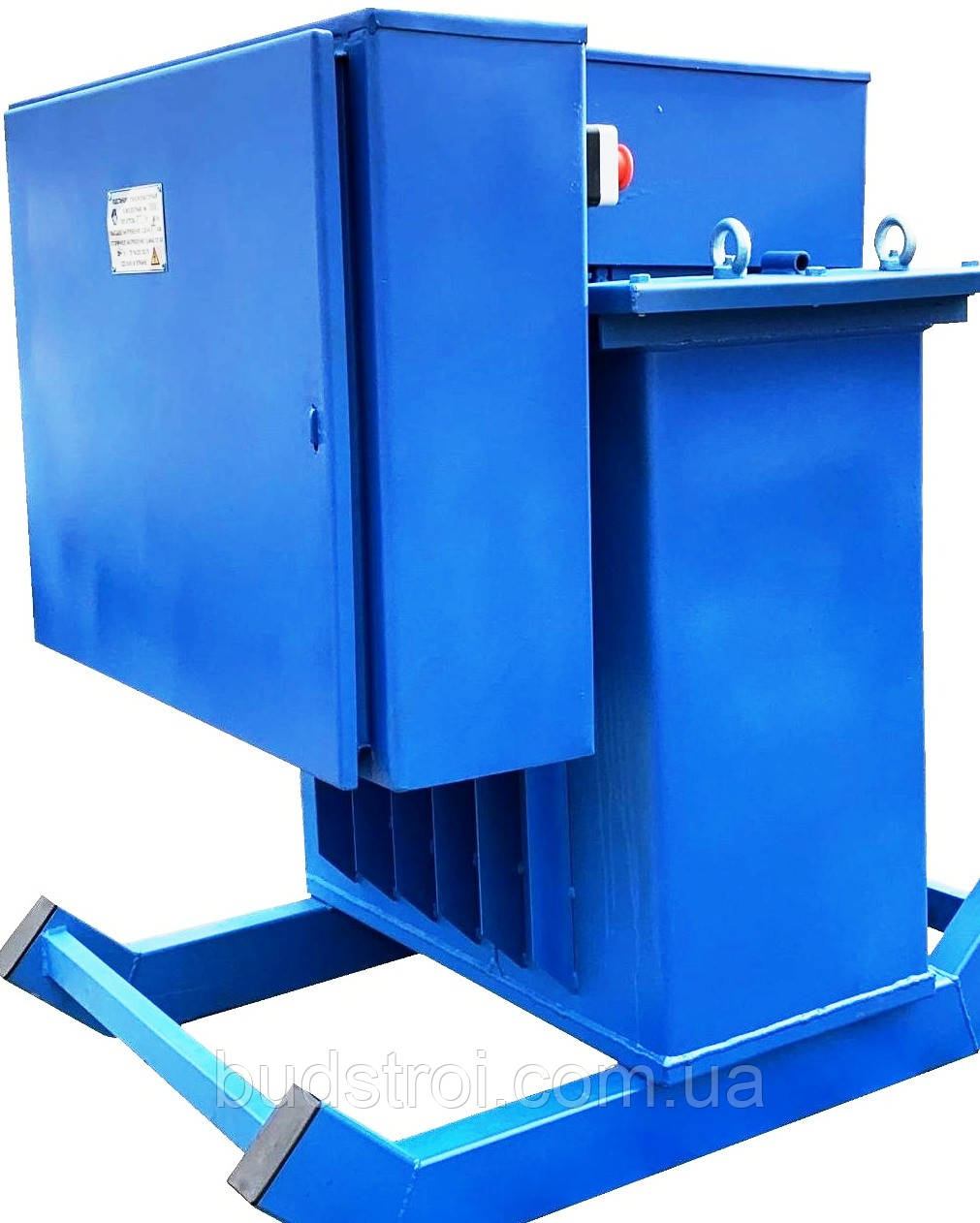

Трансформатор прогріву бетону в зборі зі шафою управління КТП-ОБ-80 (380В, 80кВА)
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.ПЕРЕД ЗАМОВЛЕННЯМ ТЕЛЕФОНУЙТЕ БУДЬ ЛАСКА ПО ТЕЛЕФОНАМ:
+38 (063) 365-80-81 (viber); +38(067) 893-37-20; +38(099) 793-08-37
ДЛЯ УТОЧНЕННЯ НАЯВНОСТІ І ТЕРМІНОВ ВІДПРАВЛЕННЯ
Трансформатори типу ТМОБ з масляним охолодженням призначені для електропрогрівання бетону та ґрунту при середньодобовій температурі повітря нижче +5 °С.
Трансформатори для прогріву бетону випускаються на номінальну напругу первинної обмотки 380 В. Вторинна обмотка може перемикатися із зірки у трикутник, і навпаки. Регулювання напруги здійснюється перемиканням без порушення на стороні 380 на величину ±5% від номінального значення.
Принцип роботи трансформаторів для прогрівання бетону
Додаткові джерела обігріву для бетону, що твердне, необхідні взимку при заливанні монолітних конструкцій бетоном і при температурі навколишнього середовища нижче 4°С. У сучасному будівництві використовується чимало методів заливки та способів обігріву бетонної маси взимку. Це інфрачервоне обігрів, попередній розігрів бетону, утеплення опалубки тощо. Але найбільш економічним і поширеним методом обігріву бетонної маси є обігрів за допомогою трансформатора для прогрівання бетону з використанням нагрівальних проводів. Принцип даного методу прогріву полягає в тому, що до арматурного каркаса прикріплюються спеціальні дроти з певною довжиною (довго розраховується спеціально під об'єкт), а також укладаються в опалубку та підключаються до трансформатора. Провіди можуть нагріватися до температури 80°С за рахунок електричного струму. Тепло, яке виробляється від нагрітих проводів, добре розподіляється по бетонній масі завдяки її високій теплопровідності і це дозволяє нагріти бетон до 40-50 ° С в зимовий період.
Для якісного обігріву бетону, для досягнення кращого ефекту та для забезпечення потрібної міцності необхідно використовувати дроти з діаметром сталевої жили від 1,2 до 3 мм. Наша компанія рекомендує застосовувати дроти, які спеціально призначені для прогрівання бетону. Це дроти ПНСВ-1,2. На 1 кубічний метр бетону витрачається приблизно 60 метрів дроту для прогрівання бетону ПНСВ-1,2. Електричне харчування здійснюється через трансформатори для обігріву бетону КТП-ОБ-20, КТП-ОБ-63, КТПТО-80 та КТП-ОБ-160. У середньому, трансформатори для обігріву бетону можуть прогріти 20-30 кубічних метрів бетону.
Провід для прогрівання бетону ПНСВ-1,2 необхідно розміщувати безпосередньо в бетонній масі, інакше вони просто згорять.
При роботі з трансформаторами для прогріву бетону, монтаж проводів та контроль їх роботи можуть проводити тільки кваліфіковані співробітники (монтери).
Забороняється присутність сторонніх осіб під час роботи станції для прогрівання бетону. Робітники, які виконують роботи поблизу трансформатора, мають пройти інструктаж щодо правил техніки безпеки.
Технічна характеристика трансформатора:
- Потужність силового трансформатора, 80 кВА
- Напруга на боці ВН, 380 В
- Щаблі напруги на холостому ходу на стороні СН, 49, 60, 70, 85, 103, 121 В
- Струм на стороні СН при напрузі 660 (49-70В,А)
- Струм на стороні СН при напрузі 382 (85-103-121 В, А)
- Маса 600 кг
Основні | |
---|---|
Виробник | Власне виробництво |
Країна виробник | Україна |
Кількість фаз | 3 |
Тип трансформатора | Понижуючий |
Кількість обмоток трансформатора | 3 |
Напруга первинної обмотки | 380 кВ |
Максимальний струм | 121 А |
Потужність | 80 кВА |
Спосіб охолодження обмоток | Масляний |
Матеріал обмотки | Алюміній |
Матеріал ізоляції пластин | Жаростійка плівка |
Напруга короткого замикання | 5 % |
Рід установки | Відкрите повітря |
Конструктивне виконання | Бронестрижневе |
Спосіб монтажу | Комбіноване |
Захисний кожух | Так |
Маса | 600 кг |
Вага | 600 кг |
Конструкція трансформаторної підстанції | Блокова |
Потужність трансформатора | 80 кВА |
Додаткові характеристики | |
З'єднання обмоток | Зірка/Трикутник |
Габаритні розміри | |
Довжина | 920 мм |
Висота | 1300 мм |
Ширина | 1050 мм |
