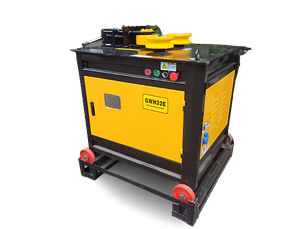

Верстат для кільцевого гнуття арматури будівельної інших профілів GWH-32E

Верстат згинання арматури серії GWH-32E призначеніий для згинання арматурних заготовок і зручності транспортування в закруглену форму, зовні ідентичну формі «бухта».

Верстат для згинання арматури серії GWH-32E зовні є ящиком-тумбою і є напівавтоматичним верстатом, так як заготовки подаються вручну. Верхня поверхня пристрою оснащена трьома робочими дисками, між якими в роботі вставляється та гнеться рівна арматура (одночасно можна гнути до шести лозин невеликого діаметру). З метою безпеки диски закриваються захисним щитком з боку знаходження кнопкового пульта керування, винесеного на бічній поверхні механізму. На тій же поверхні є кабельне з'єднання з педаллю ножа замикання контактів включення. При використанні ножної педалі кількість обслуговуючого персоналу скорочується до одного оператора. Робота здійснюється із постійною величиною швидкості.

Цей верстат потрібний при вигині радіусу в горизонтальній площині різних профілів металопрокату : арматури будівельної; труб різних профілів згідно характеристик вигину, вказаних в таблиці нижче. Управління верстатом здійснюється за допомогою двох педалей. Робочими органами є три ролики, два з яких знаходяться на рівновіддалених осях один від одного, а третій, плаваючий, за допомогою механізму з ручним приводом своїм положенням визначає величину радіусу вигину.

Технічні характеристики верстату GWH-32E

Модель:    GWH-32E
МАХ діаметр гладкої арматури клас АІ:    6-40 мм
МАХ діаметр ребристої арматури клас АІІІ:    6-32 мм
Потужність електродвигуна, кВт:    4 кВт
Швидкість обертання електродвигуна:    1440 об/хв
Напруга:    380 В / 50 Гц
MIN радіус:    150 мм
МАХ радіус:    Не обмежений
Управління:    Ручне
Швидкість обертання головного валу при вигині:    20 об/хв
Вага:    430 кг
Габарити, мм.: 960 х 760 х 800 мм.
